Фильтрующая центрифуга со шнековой выгрузкой (предварительное сгущение с разделением фаз)
- Диаметр осадительного барабана (мм) 500-650
- Макс. частота вращения (об/мин) 1600-2700
- Фактор разделения (RCF) Осадительный барабан: 930-1574/фильтрующий барабан: 880-1172
- Производительность (м³/ч) 2-10

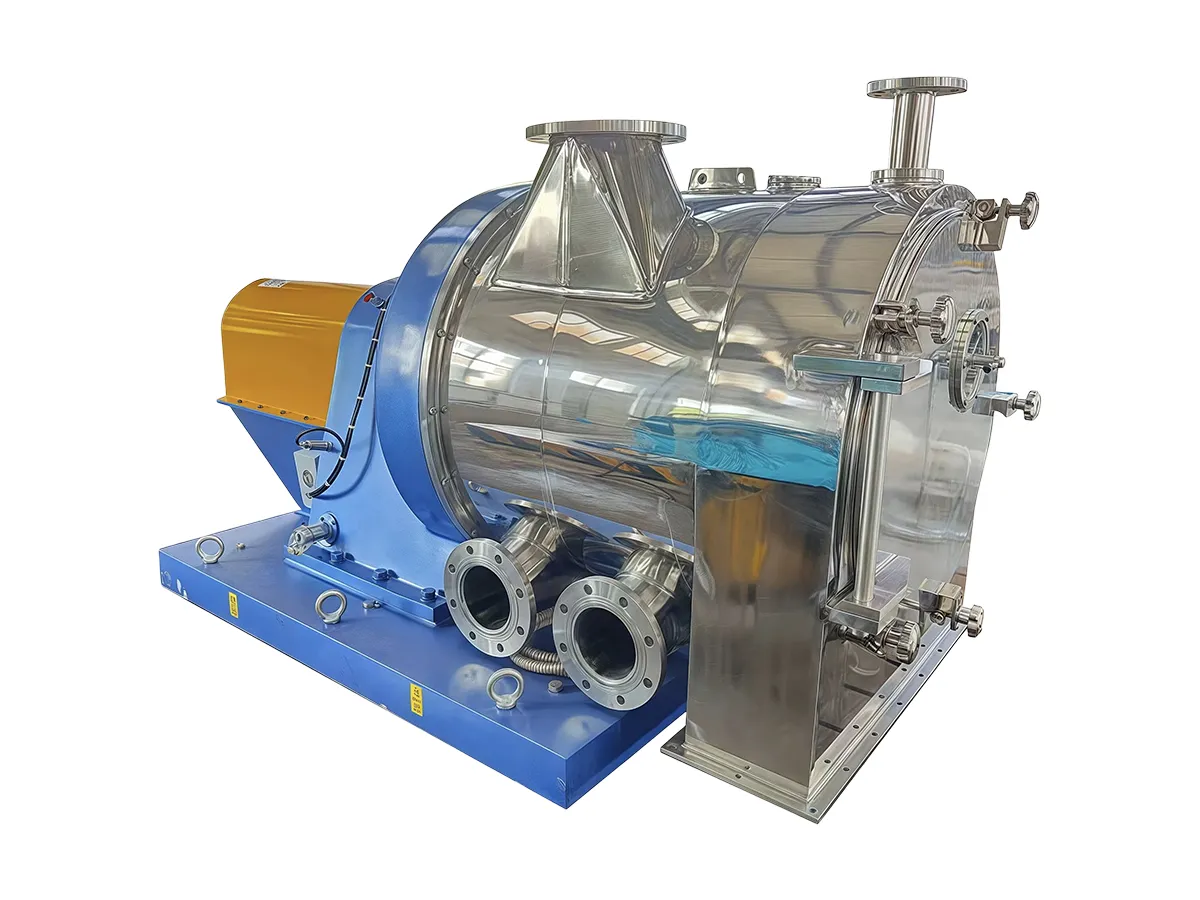

Фильтрующая центрифуга HZZZ с предварительным сгущением и шнековой выгрузкой осадка. Оборудование сочетает принципы центробежного осаждения и фильтрации: на первом этапе происходит сгущение исходной суспензии с отделением основной части жидкости, а на втором фильтрация и дополнительное обезвоживание образовавшегося осадка.

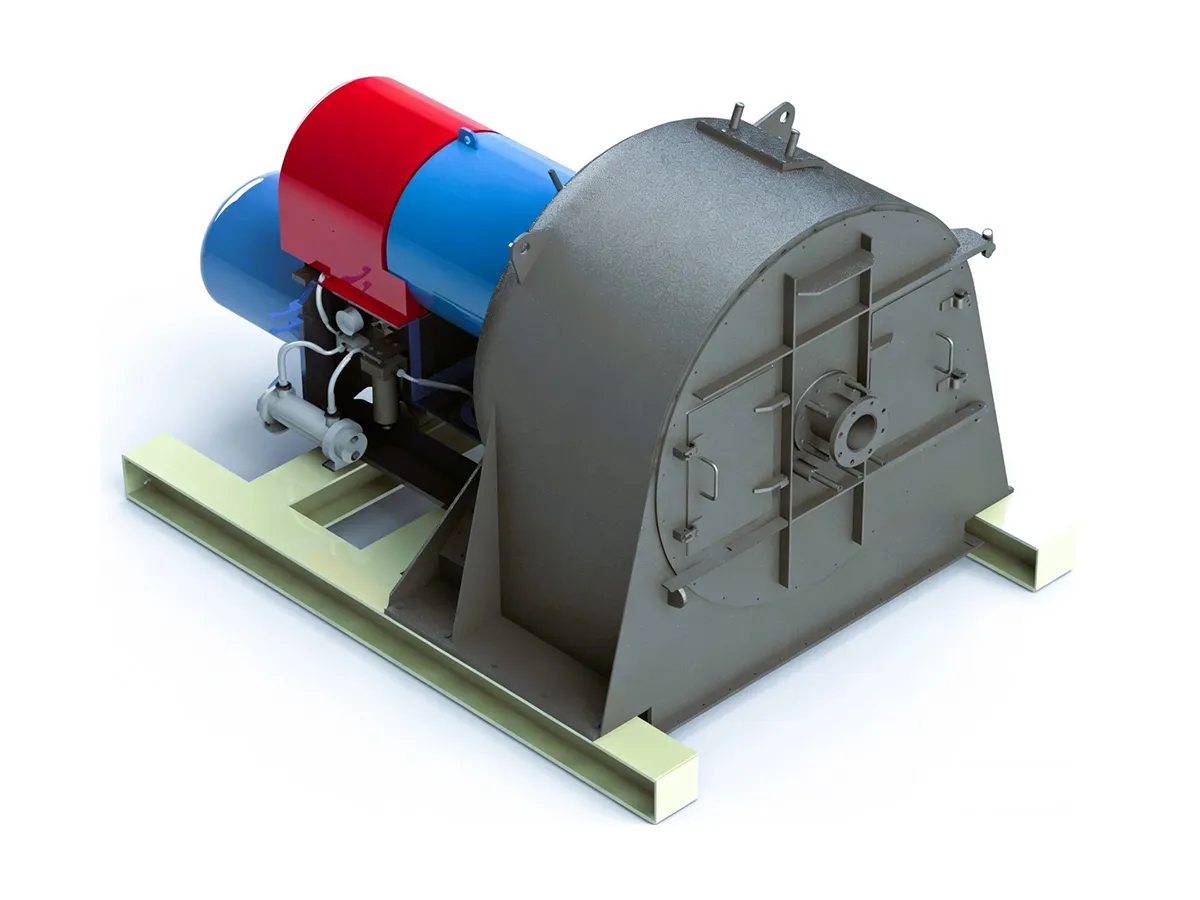

Центрифуга оснащена двухконусным барабаном и шнековыми транспортерами, обеспечивающими последовательное перемещение материала между рабочими зонами и непрерывную выгрузку твердой фазы. Конструкция позволяет выполнять сгущение, фильтрацию, промывку и обезвоживание осадка без остановки барабана, а также организовать раздельный отвод жидкости из зоны сгущения и фильтрата. Совмещение нескольких операций в одной установке упрощает технологическую схему обработки суспензий и создает условия для автоматизации производственного процесса.
Центрифуга успешно используется на предприятиях наших клиентов для разделения хлорида натрия, карбоната натрия, сульфата натрия, сульфата аммония, сульфата меди, мирабилита (глауберовой соли), щавелевой и лимонной кислот, кристаллической соды, гидрокарбоната натрия и пластиковых гранул.
| Модель | |
|
|
| Диаметр осадительного барабана (мм) | 500 | 580 | 650 |
| Диаметр фильтрующего барабана (мм) | 450 | 530 | 610 |
| Длина осадительного барабана (мм) | 246 | 350 | 400 |
| Длина фильтрующего барабана (мм) | 215 | 350 | 350 |
| Угол конусности осадительного барабана | 30° | 30° | 30° |
| Угол конусности фильтрующего барабана | 20° | 20° | 20° |
| Макс. частота вращения (об/мин) | 2,700 | 1,800 | 1,600 |
| Фактор разделения (RCF) | Осадительный барабан: 1574/фильтрующий барабан: 1172 | Осадительный барабан: 1052/фильтрующий барабан: 961 | Осадительный барабан: 930/фильтрующий барабан: 880 |
| Дифференциальная частота вращения (об/мин) | 58 | 51 | 33 |
| Передаточное отношение редуктора | 43:1 | 35:1 | 48:1 |
| Производительность (м³/ч) | 2-6 | 3-7 | 4-10 |
| Мощность главного двигателя (кВт) | 30 | 45 | 55 |
| Эксплуатационная масса (кг) | Прибл. 2500 | Прибл. 3500 | Прибл. 4200 |
| Габаритные размеры (мм, Д×Ш×В) | 1,950x1,568x1,300 | 2,300x1,750x1,400 | 2,600x1,900x1,500 |
| Тип смазки | Масляная и консистентная | Масляная и консистентная | Масляная и консистентная |

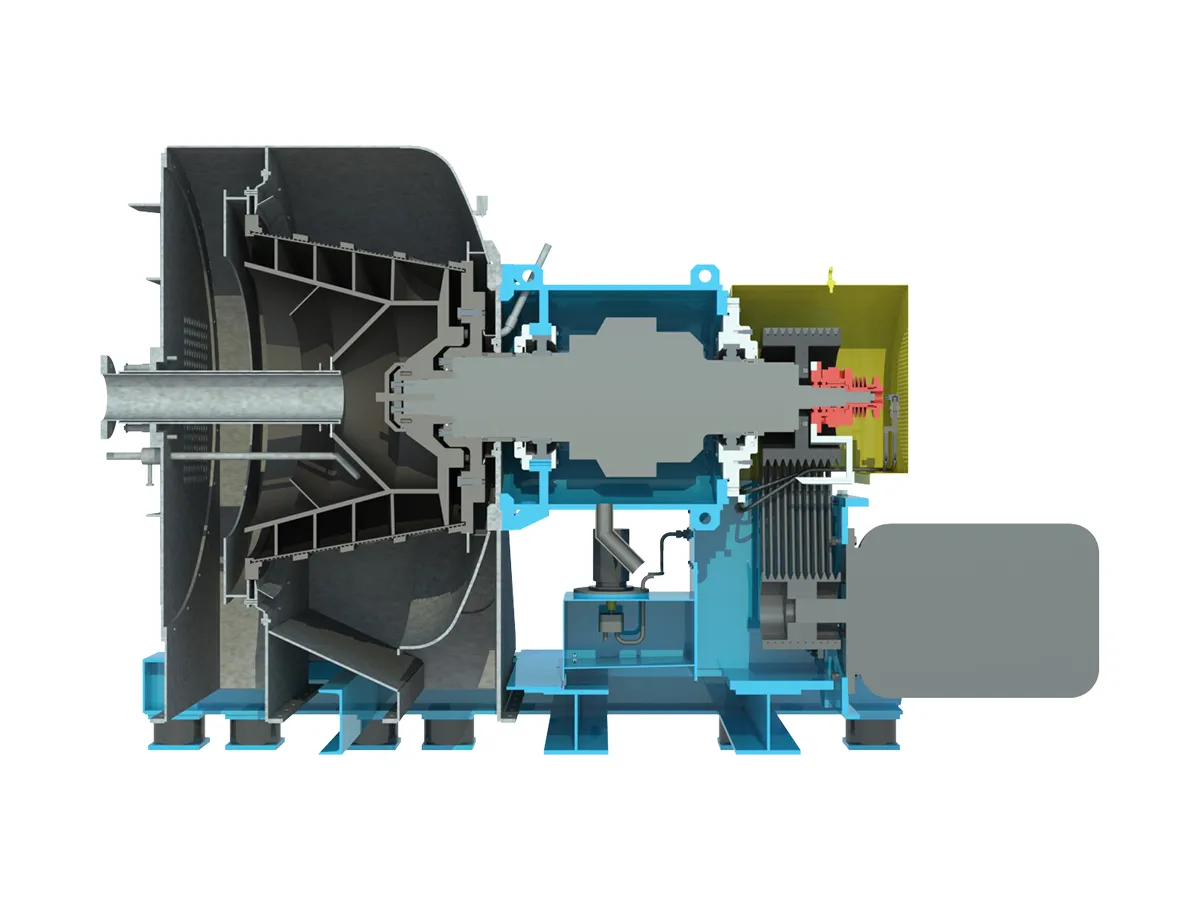

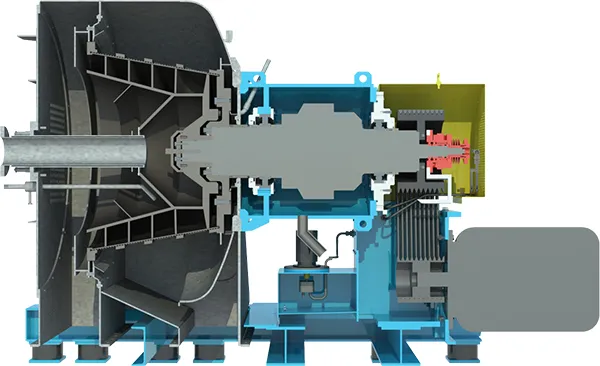

Фильтрующая центрифуга с предварительным сгущением поддерживает непрерывное разделение суспензии в две последовательные стадии: центробежное осаждение и фильтрацию. Сначала суспензия поступает через питающий патрубок во внутреннюю полость осадительного шнека, откуда под действием центробежной силы через распределительные отверстия направляется в зону сгущения. Здесь твердые частицы осаждаются на внутренней стенке вращающегося барабана, а основная часть жидкой фазы отводится через переливное отверстие. Благодаря разности частот вращения барабана и осадительного шнека образовавшийся осадок непрерывно перемещается к переходному участку и поступает в зону фильтрации. В этой зоне фильтрующий шнек передает осадок по поверхности сита в направлении разгрузочного отверстия. Под действием центробежной силы оставшаяся жидкость проходит через слой осадка и отверстия сита, дополнительно обезвоживая твердую фазу.
При необходимости осадок промывается жидкостью, распыляемой на его поверхность в процессе транспортирования. Такой подход позволяет удалить остатки маточного раствора и растворимые примеси перед окончательным обезвоживанием и выгрузкой. В зависимости от конструкции центрифуги маточный раствор и промывная жидкость могут собираться и отводиться раздельно.
