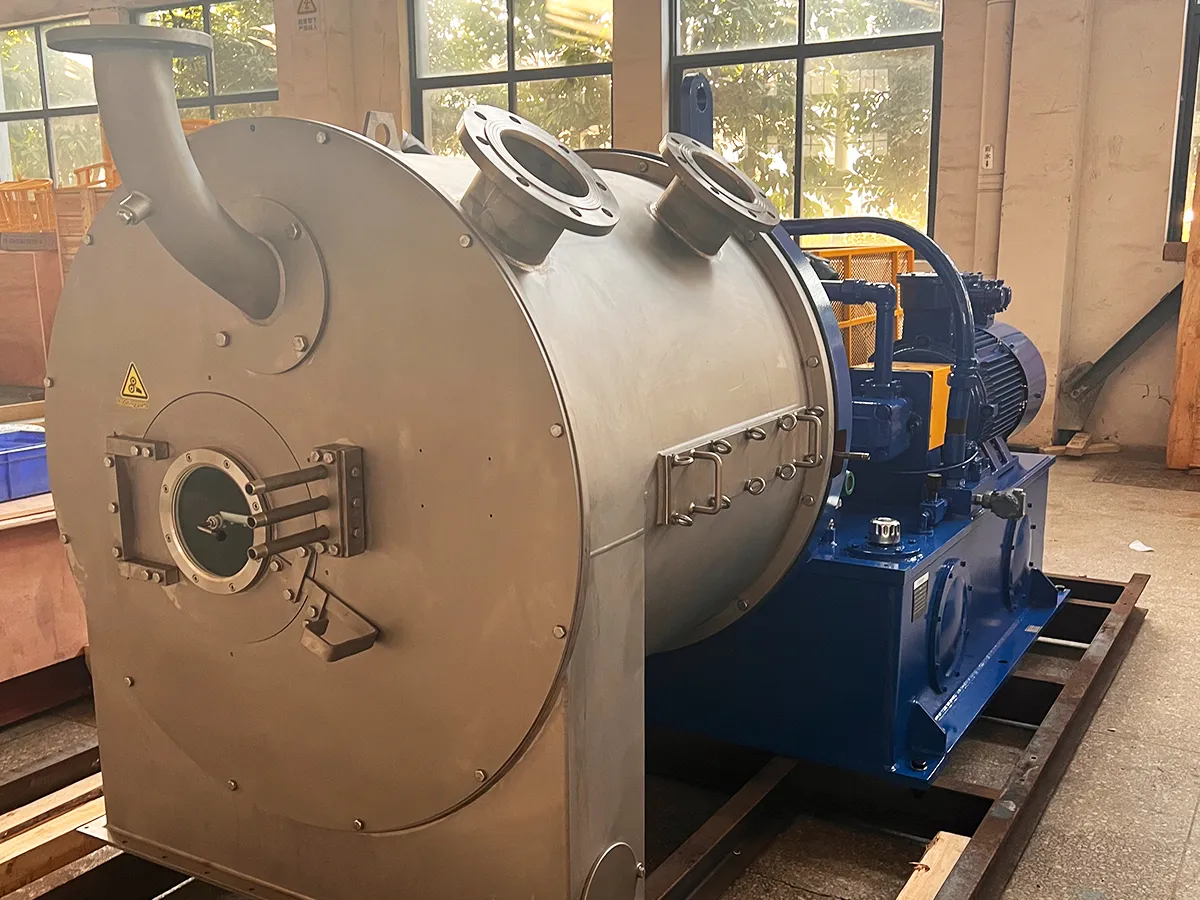

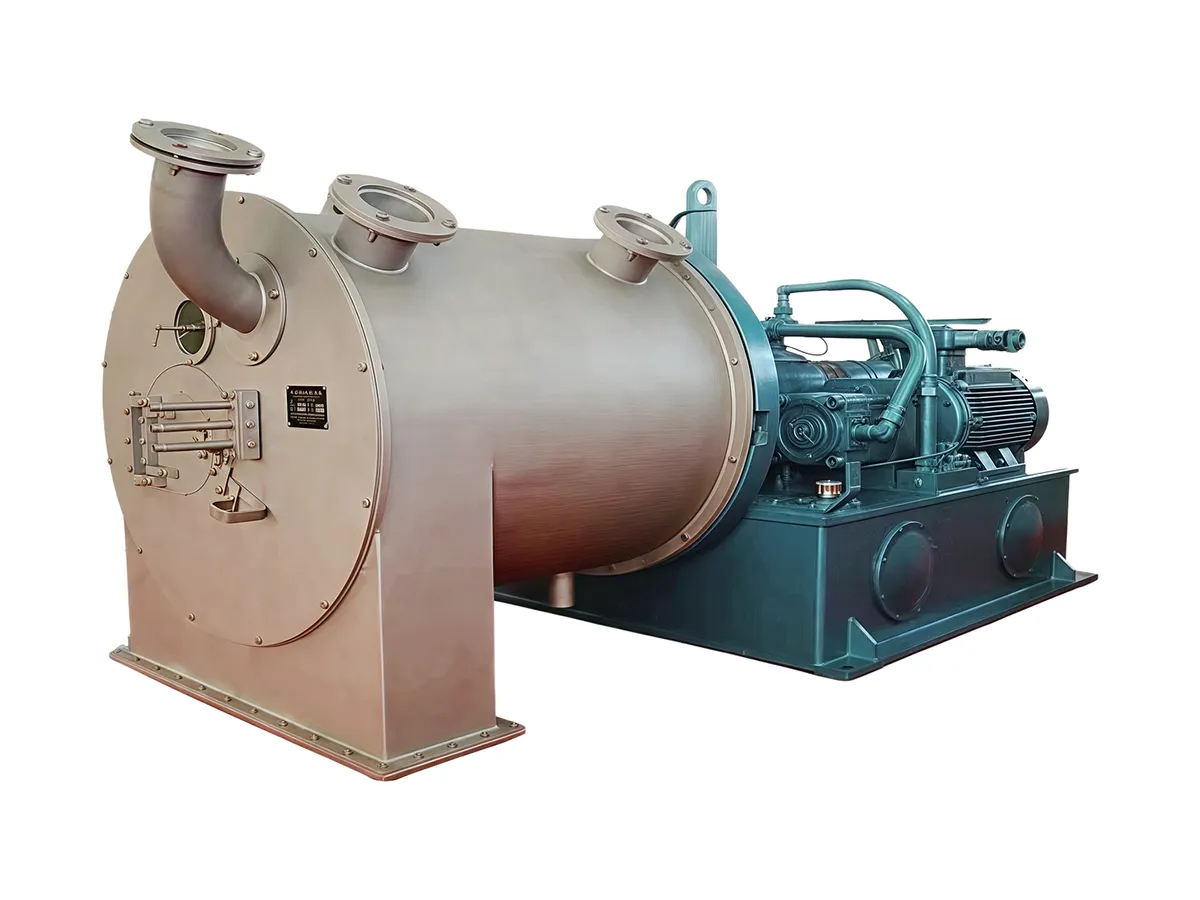

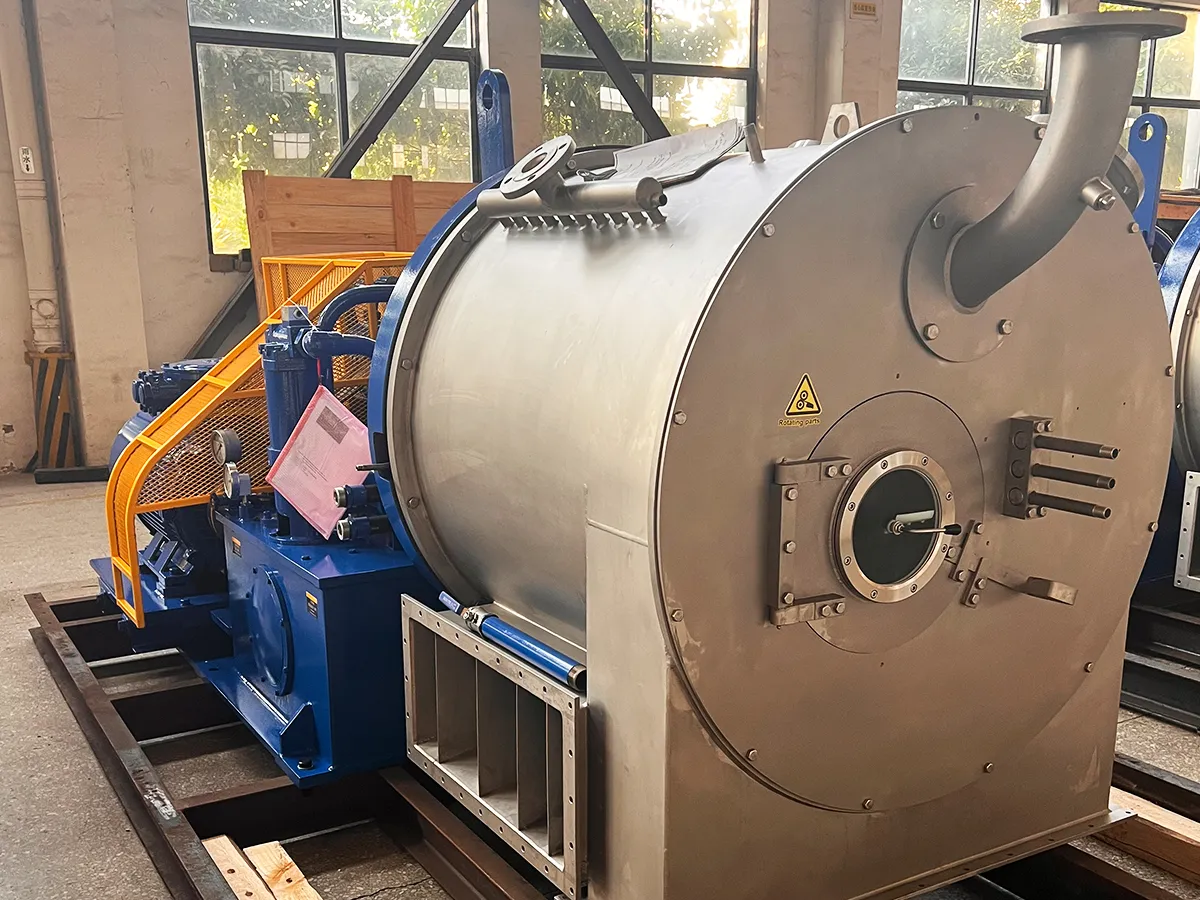

Трехкаскадная пульсирующая центрифуга
- Диаметр барабанов (мм) 371/434/500-840/920/1000
- Частота пульсаций толкателя (ходов/мин) 40-90
- Макс. частота вращения ротора (об/мин) 1200-1800
- Производительность (т/ч, при производстве вакуумной соли) 3-50
Трехкаскадная центрифуга с пульсирующей выгрузкой осадка представляет собой специализированную фильтрующую центрифугу непрерывного действия, в которой подача суспензии, разделение фаз, промывка и выгрузка осадка осуществляются без остановки оборудования при максимальной рабочей частоте вращения. Конструкция включает три барабана последовательно увеличивающегося диаметра. При перемещении из меньшего барабана в последующие барабаны большего диаметра слой осадка многократно разрыхляется и перераспределяется. За счет увеличенной зоны фильтрации осадок дольше подвергается центробежному разделению внутри барабанов, что позволяет еще больше снизить остаточную влажность осадка и уменьшить унос твердых частиц с маточным раствором.
Модельный ряд центрифуг с толкателем включает в себя несколько машин с диаметром барабана от 371/434/500 мм (P-500/3) до 840/920/1000 мм (P-100/3) и производительность от 3 до 50 т/ч (при производстве вакуумной соли). Возможна оптимизация различных функций центрифуги под требуемый продукт и производительность.
| Модель | |
|
|
|
|
| Диаметр барабанов (мм) | 371/434/500 | 438/498/561 | 498/560/630 | 665/740/816 | 840/920/1,000 |
| Частота пульсаций толкателя (ходов/мин) | 40-80 | 70-90 | 60-80 | 60-80 | 50-70 |
| Макс. частота вращения ротора (об/мин) | 1,800 | 1,700 | 1,500 | 1,350 | 1,200 |
| Давление гидравлической жидкости (МПа) | 2.0 | 4 | 8.0 | 8.0 | 12 |
| Мощность главного двигателя (кВт) | 37-55 | 30-45 | 45-55 | 55-90 | 55-110 |
| Мощность двигателя гидронасоса (кВт) | 18.5-22 | 15-22 | 30-37 | 37-45 | 45-75 |
| Производительность (т/ч, при производстве вакуумной соли) | 3-8 | 5-10 | 8-15 | 10-20 | 20-50 |
| Габаритные размеры (мм, Д×Ш×В) | 3,660*1,420*2,078 | 2,752*1,620*1,325 | 3,445*1,965*1,930 | 3,990*2,000*1530 | 4,200*2,400*2,200 |
| Эксплуатационная масса (кг) | 4,400 | 3,960 | 5,000 | 6,600 | 11,800 |
- Химическая промышленность: непрерывное разделение твердой и жидкой фаз и обезвоживание солей, промежуточных химических продуктов, а также промежуточных продуктов производства красителей и пигментов.
- Фармацевтическая промышленность: кристаллизация антибиотиков, очистка витаминов и другие процессы, требующие разделения фаз с соблюдением гигиенических стандартов.
- Экология и новая энергетика: кристаллизация солей для изготовления батарей, кремниевых солнечных панелей, электролитов аккумуляторов и других приспособлений.
- Металлургия: разделение оксидов и солей металлов методом кристаллизации.

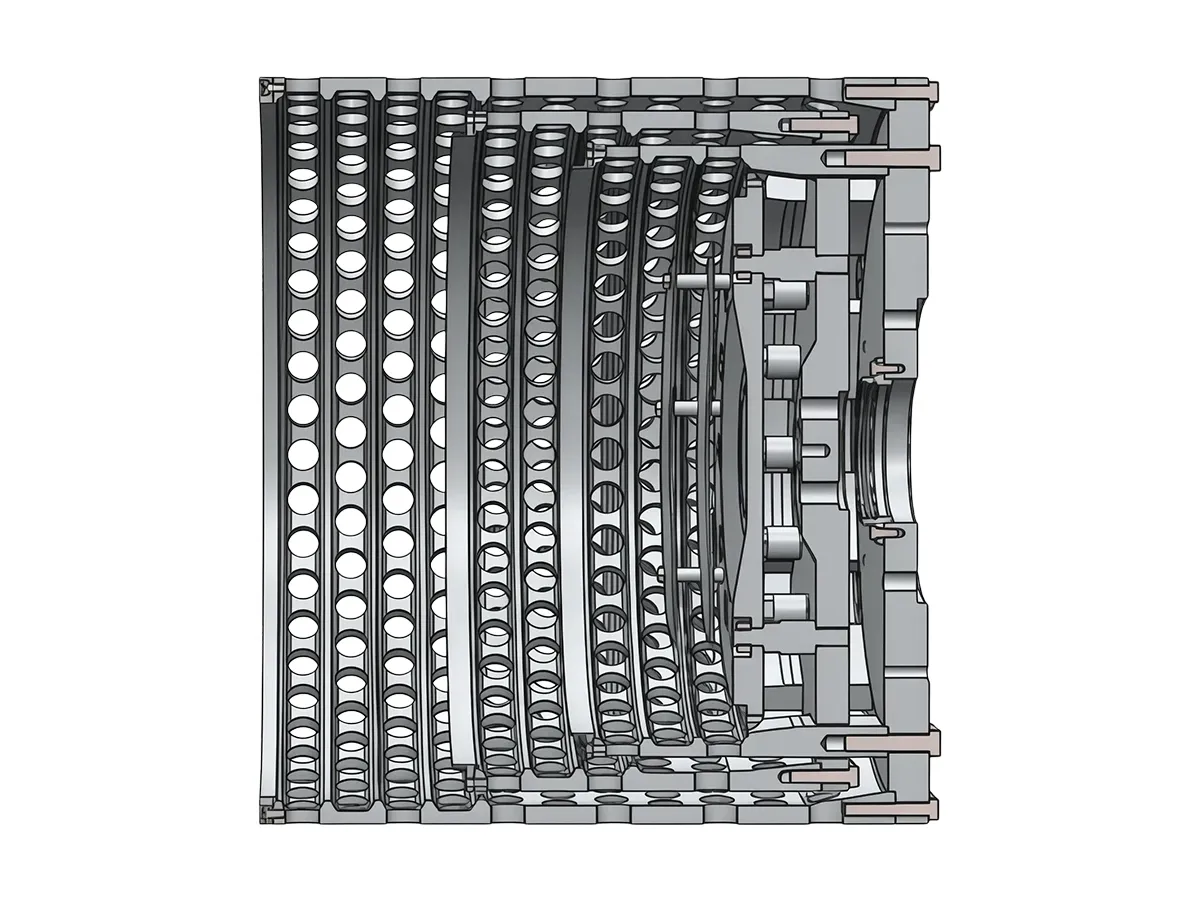

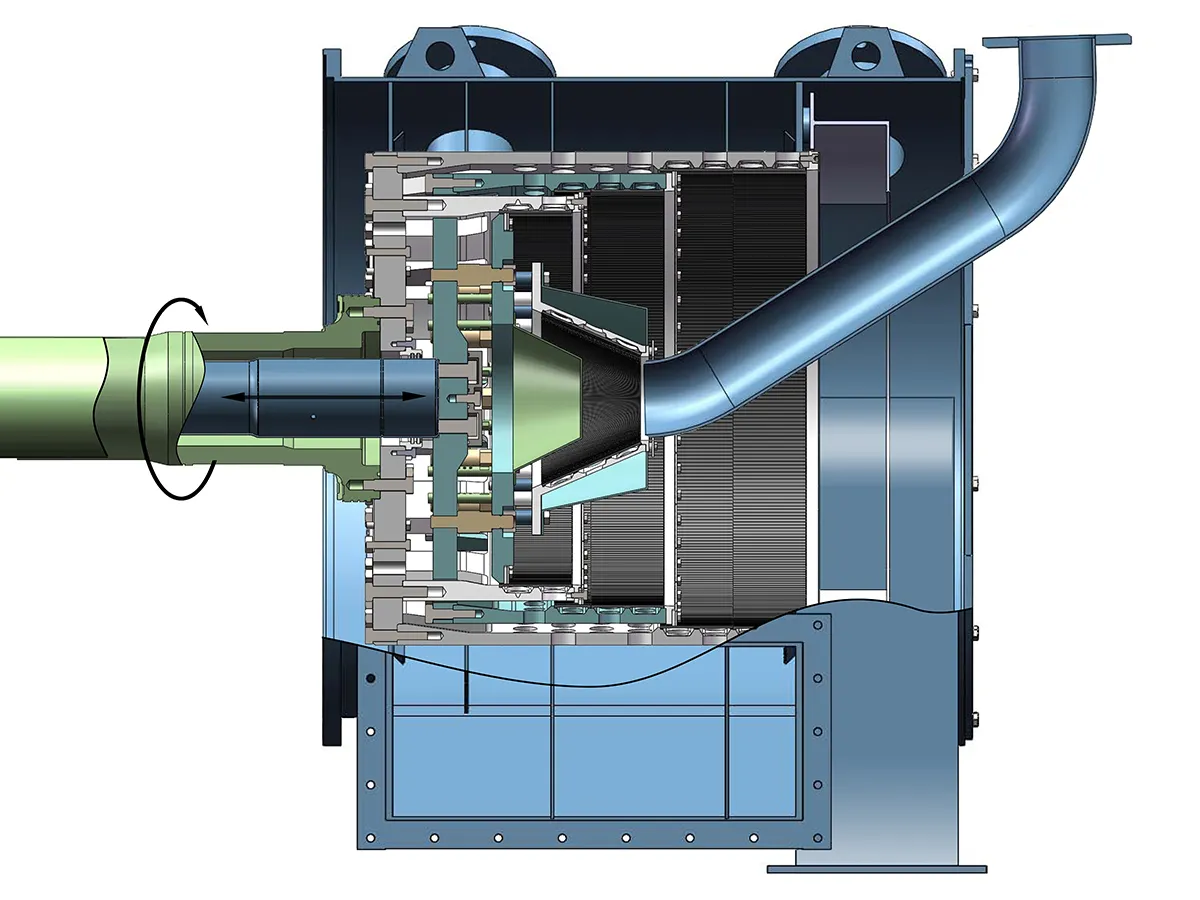

Главный электродвигатель приводит вложенные друг в друга барабаны первой, второй и третьей ступеней во вращение на максимальной рабочей частоте. Затем суспензия поступает через загрузочную трубу и равномерно распределяется по поверхности фильтрующего сита первого барабана. Под действием центробежной силы жидкая фаза проходит через сито и отверстия в стенке барабана, после чего выводится из центрифуги через патрубок. Твердая фаза задерживается в первом барабане.

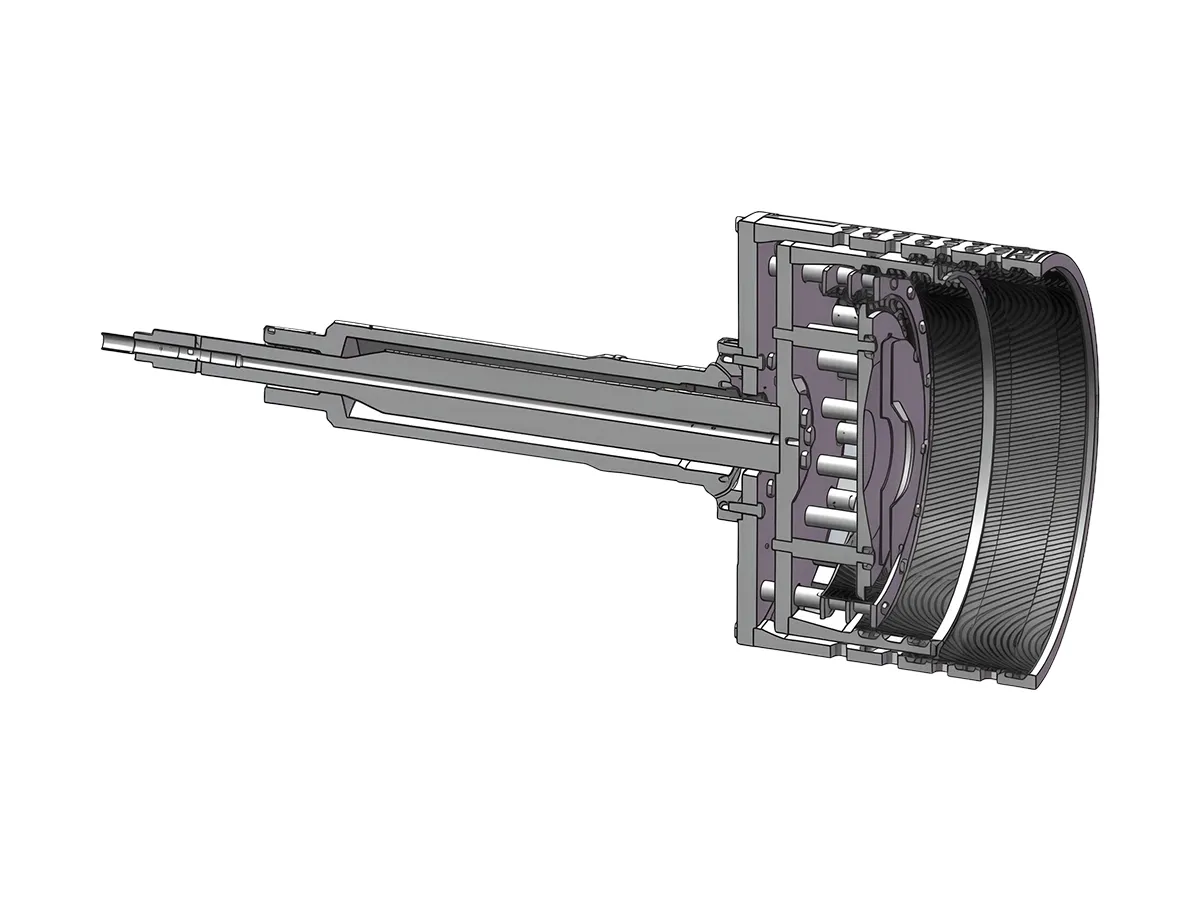

Все три барабана вращаются с одинаковой частотой. Толкатель приводит барабан второй ступени и толкающую пластину в непрерывное возвратно-поступательное движение вдоль оси вращения. Толкающая пластина постепенно перемещает слой твердого осадка из первого барабана во второй, где он повторно разрыхляется и образует новый слой. Затем торцевая поверхность первого барабана перемещает осадок из второго барабана в третий, где происходит его очередное разрыхление и разделение фаз. Торцевая поверхность второго барабана проталкивает осадок третьей ступени к скребку, который в конечном счете выгружает твердую фазу через специальный разгрузочный желоб центрифуги.

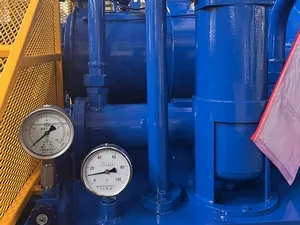

Охладитель и масляный фильтр

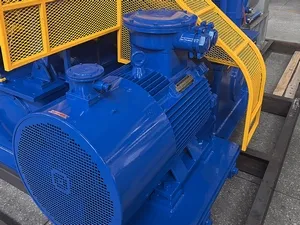

Главный электродвигатель

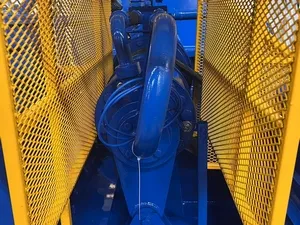

Масляная система

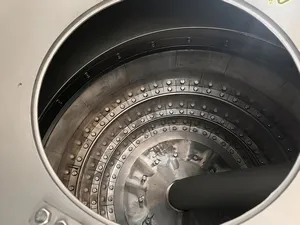

Вращающийся барабан

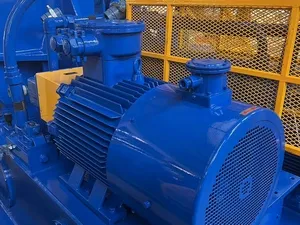

Электродвигатель масляного насоса

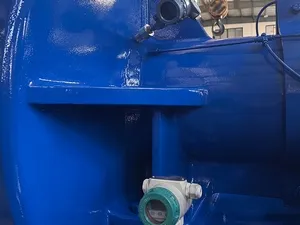

Датчики температуры масла и подшипников

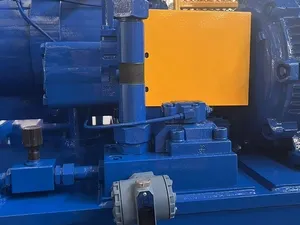

Масляный насос
