Тарельчатый сепаратор со сплошными стенками
Тарельчатый сепаратор со сплошным барабаном
- Диаметр барабана (мм) 366-438
- Макс. частота вращения (об/мин) 6624-7200
- Фактор разделения (RCF) 8893-12550
- Производительность (т/ч) От ≤0,35 до ≤2

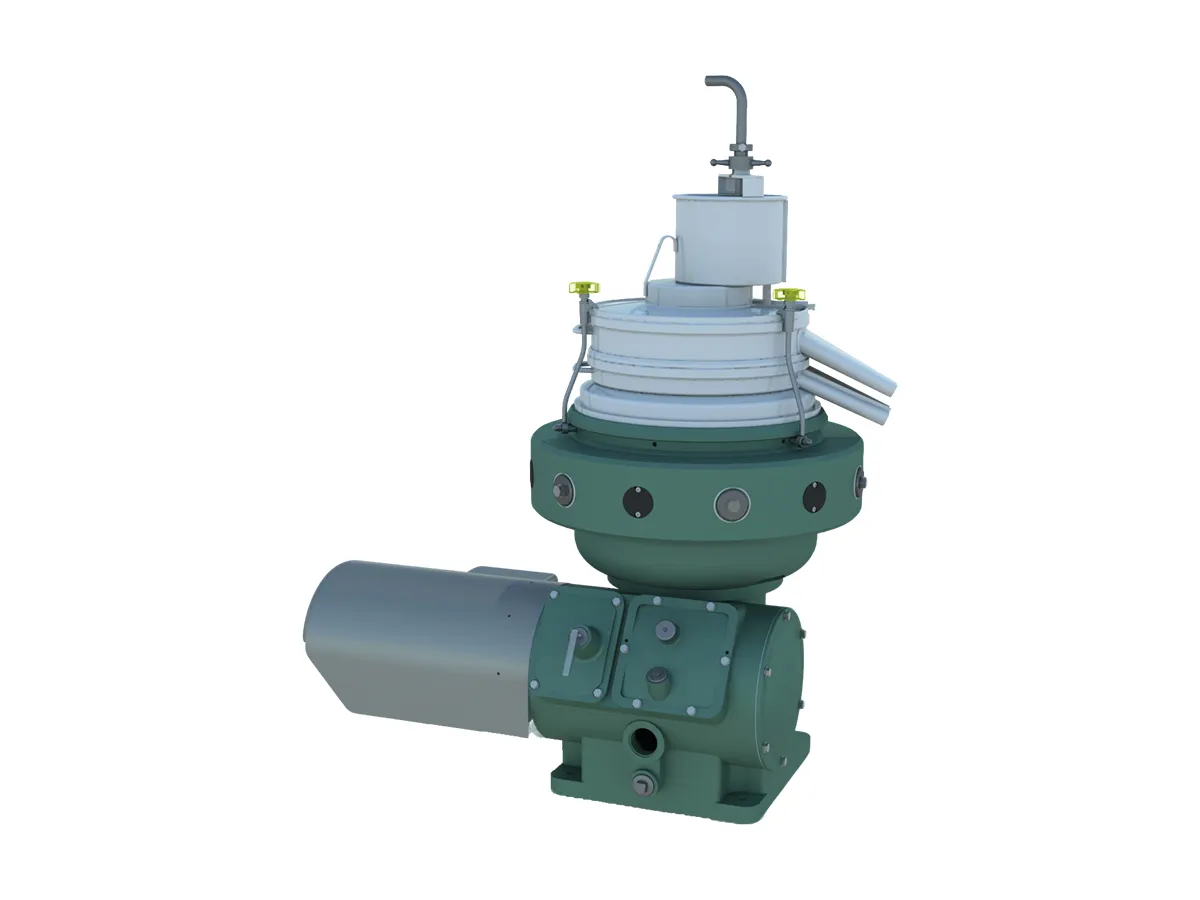

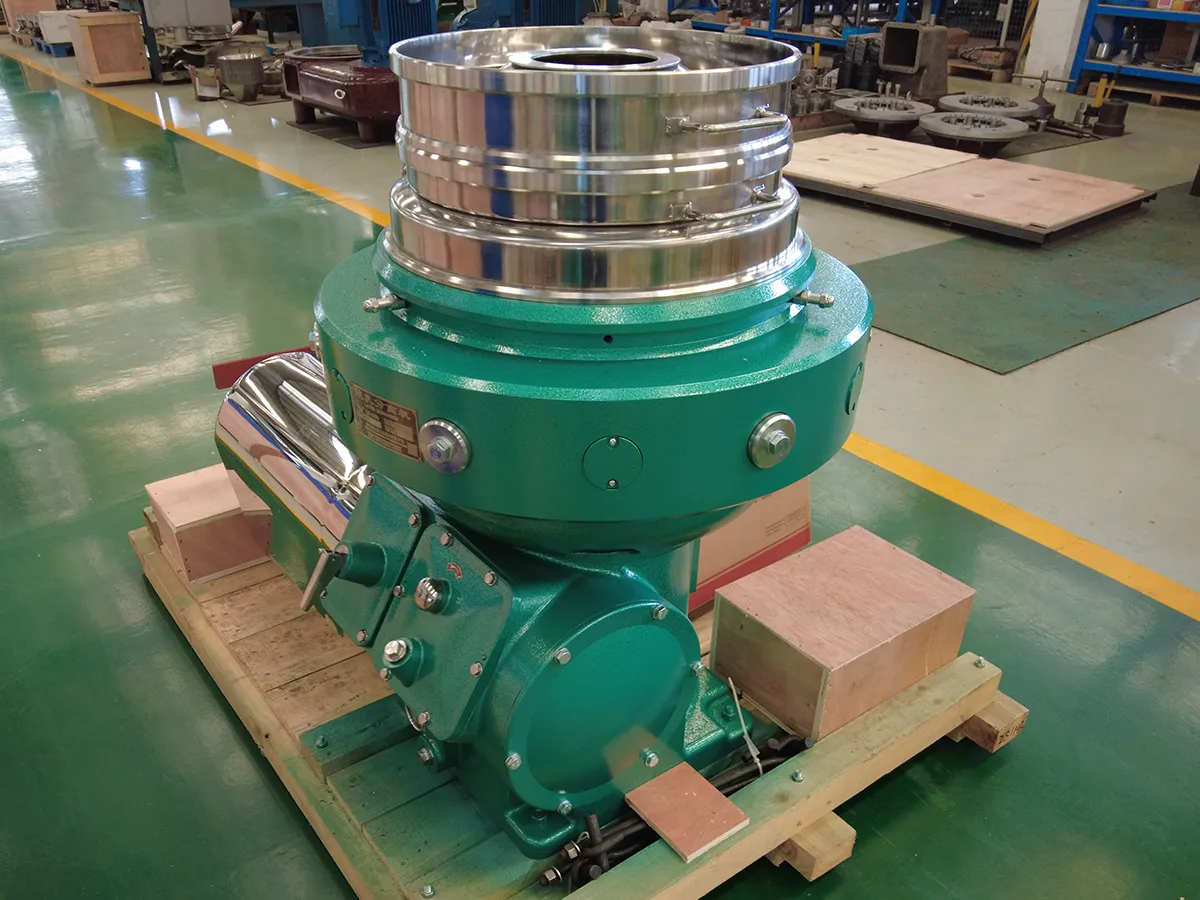

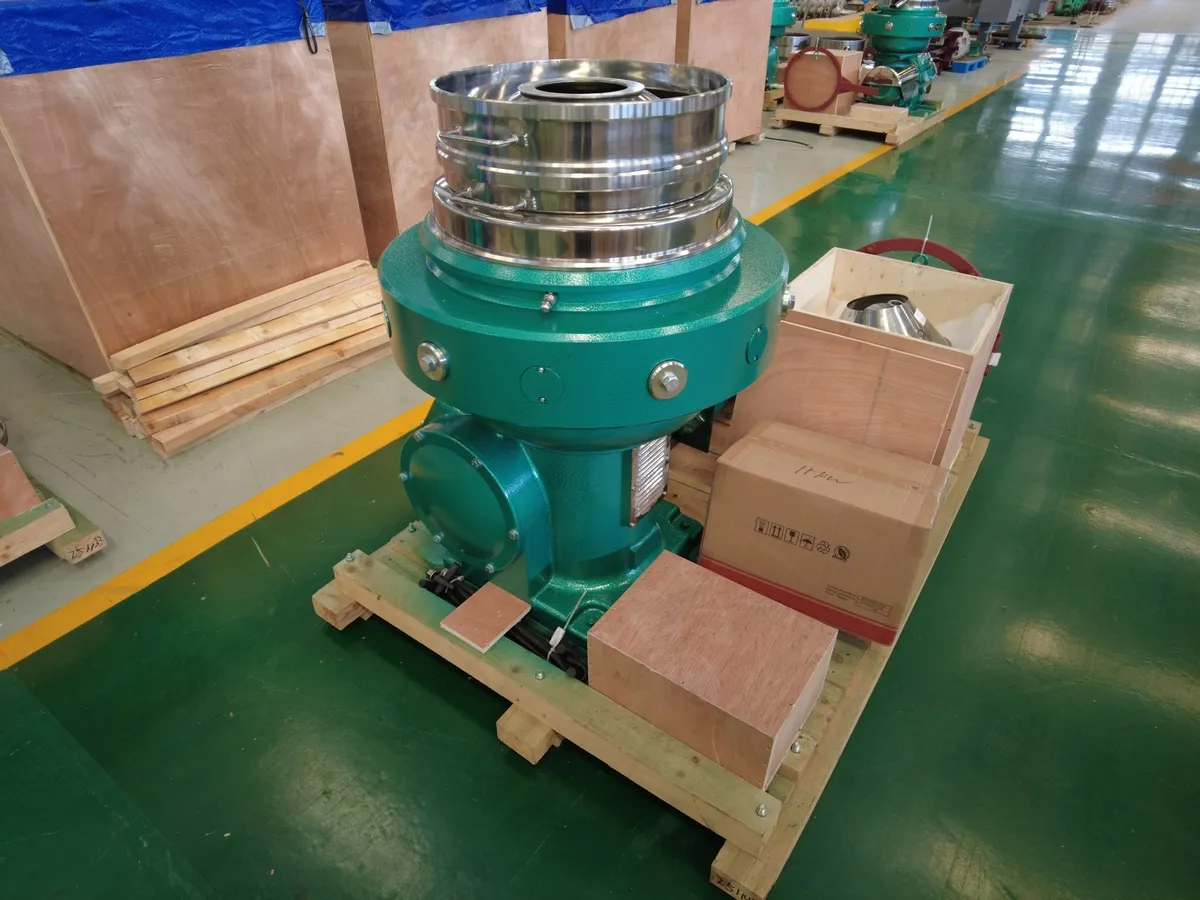

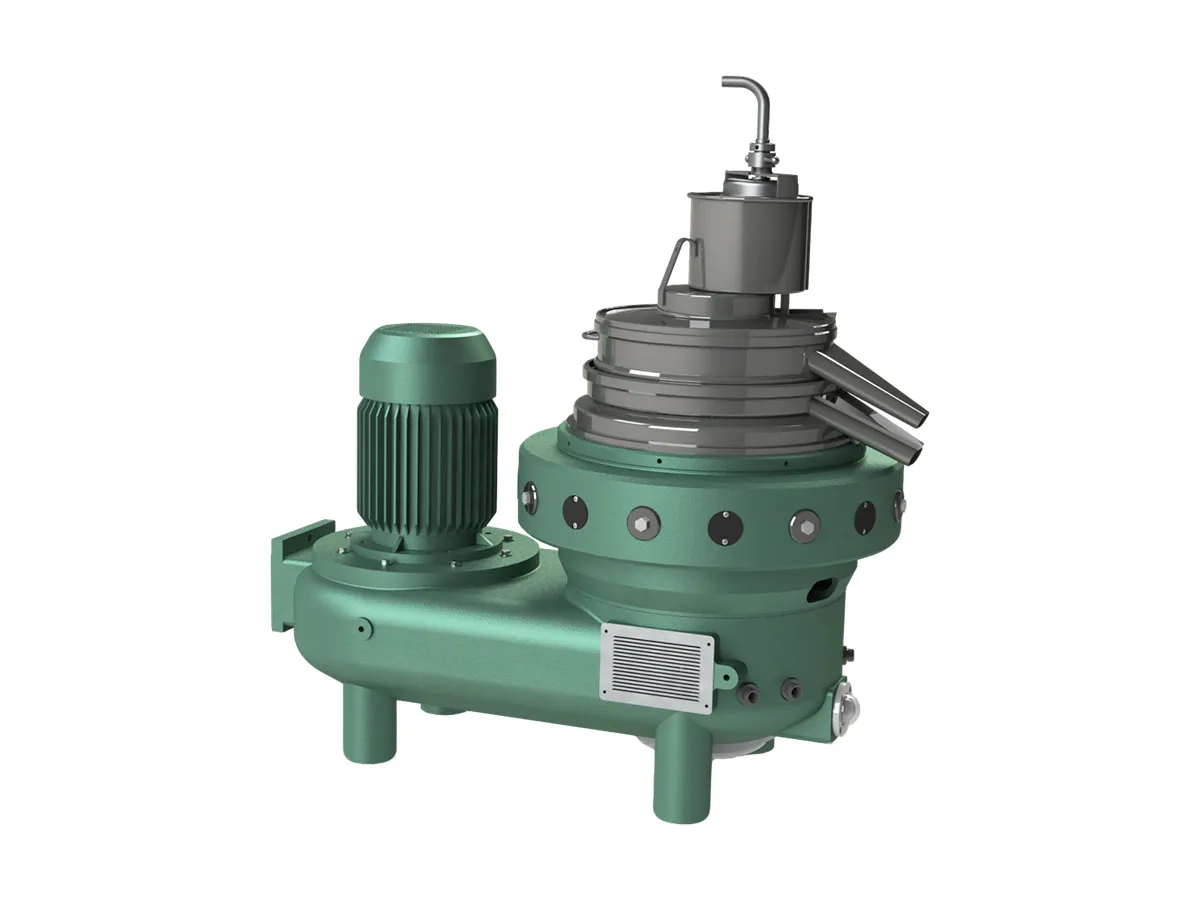

Тарельчатый сепаратор со сплошными стенками HZZZ – это центробежное оборудование для разделения жидких неоднородных систем (суспензий, эмульсий) на фракции различной плотности. Сепаратор имеет вертикальную компоновку с нижней опорой барабана и состоит из приводного механизма, барабана и кожуха. Основной принцип работы состоит в том, что во время работы осадок (кек) постепенно накапливается на внутренней стенке барабана, снижая чистоту отделяемой жидкости. Когда степень осветления перестанет соответствовать установленным требованиям, сепаратор может быть остановлен и осадок будет удален вручную.
Все детали тарельчатого сепаратора, контактирующие с обрабатываемым материалом, изготовлены из высококачественной нержавеющей стали и не содержат никаких примесей, что гарантирует чистоту обрабатываемых материалов. Модельный ряд включает DRY-366, DRY-466 (разделение жидкость–твёрдая фаза) и LX-460, LX-560, LX-660 (разделение жидкость–жидкость–твёрдая фаза) с диаметром барабана от 366 до 438 мм.
| Модель | |
|
|
|
|
| Диаметр барабана (мм) | 366 | 426 | 395 | 400 | 438 |
| Макс. частота вращения (об/мин) | 6,624 | 6,627 | 7,188 | 7,200 | 7,160 |
| Фактор разделения (RCF) | 8,893 | 10,477 | 11,407 | 11,590 | 12,550 |
| Мощность главного двигателя (кВт) | 5.5 | 11 | 11 | 15 | 18.5 |
| Производительность (т/ч) | ≤1 | ≤2 | ≤0.35 | ≤0.4 | ≤0.7 |
| Габаритные размеры (мм, Д×Ш×В) | 1,030*1,186*1,368 | 1,176*778*1,418 | 1,273*843*1,665 | 1,670*1,250*1,350 | 1,530*900*1,590 |
| Эксплуатационная масса (кг) | 1,000 | 1,100 | 1,040 | 1,080 | 1,400 |
| Тип разделения | Жидкость – твердая фаза | Жидкость – твердая фаза | Жидкость – жидкость – твердая фаза | Жидкость – жидкость – твердая фаза | Жидкость – жидкость – твердая фаза |

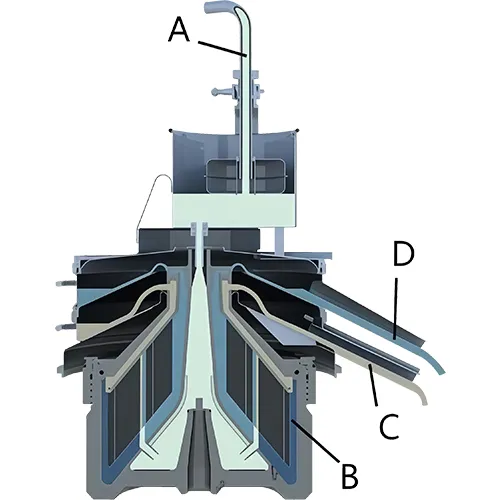

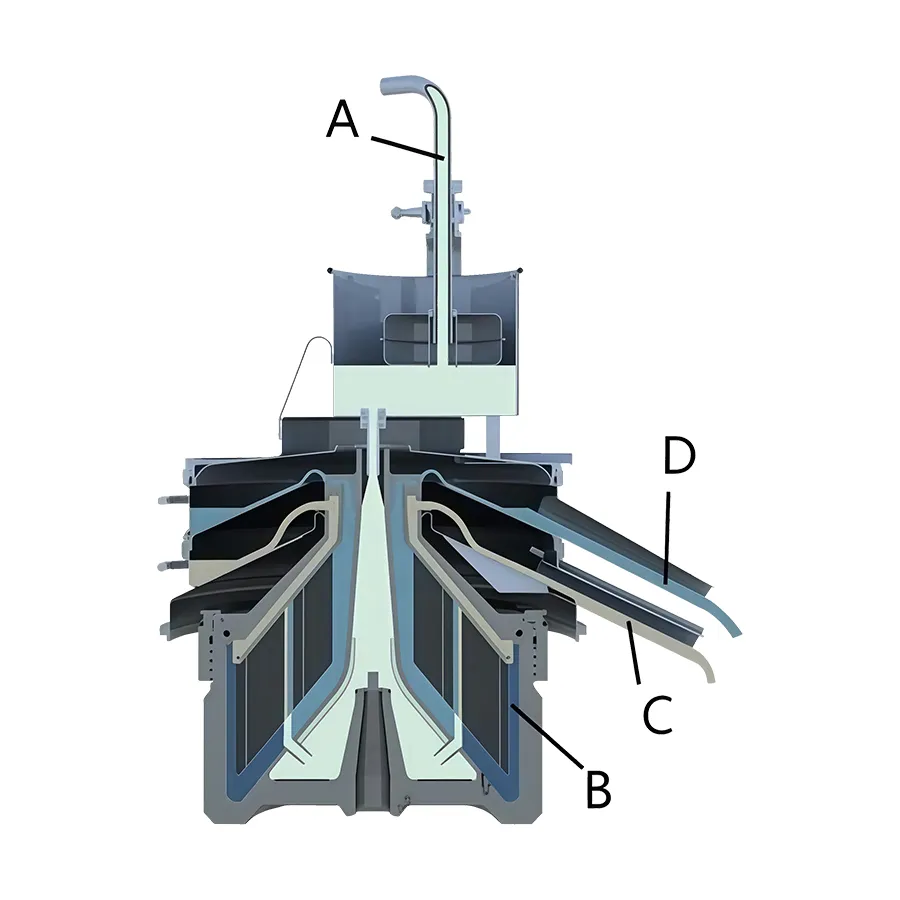

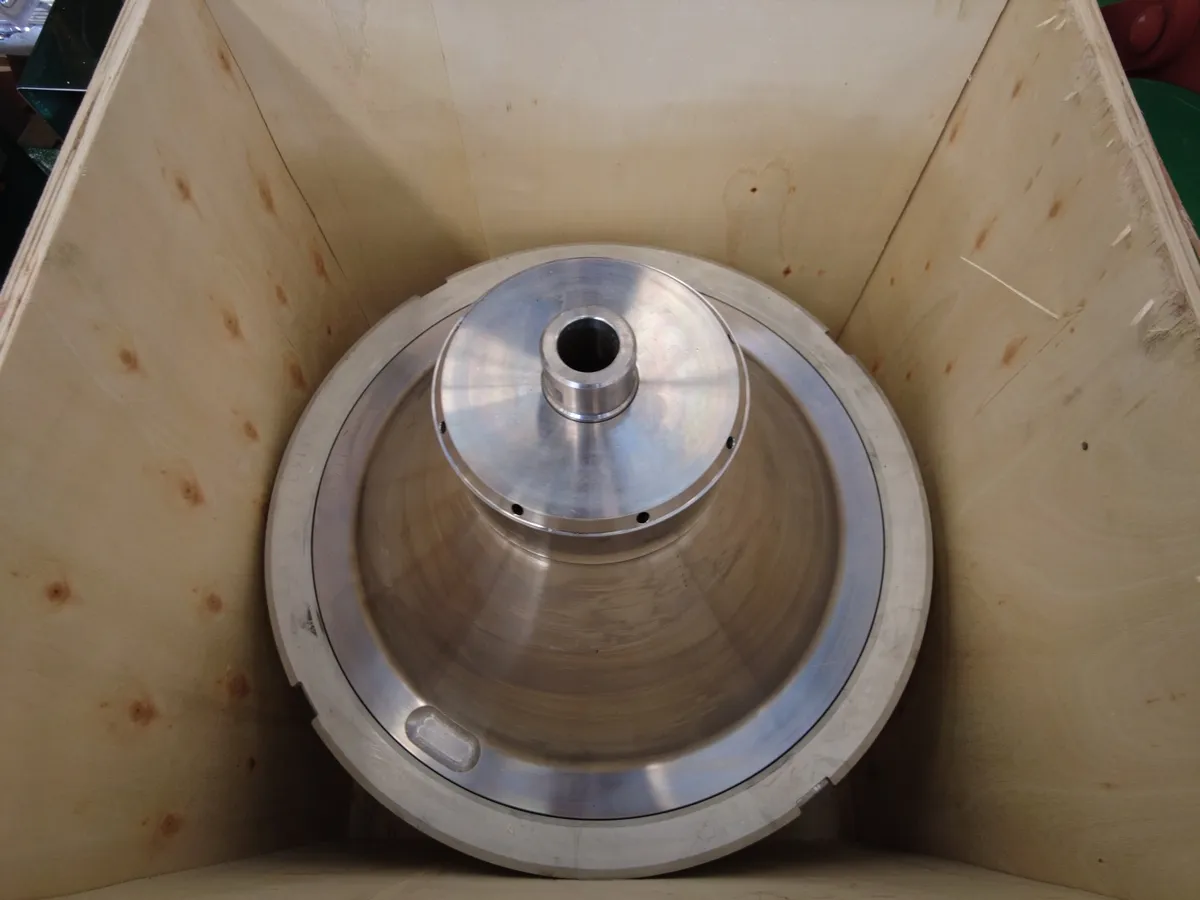

Предварительно отфильтрованная суспензия через патрубок A поступает в стек тарелок конической формы. Под действием центробежной силы от вращения твердые примеси (кек) в небольшом количестве осаждаются на внутренней стенке барабана B, тяжелая жидкая фаза к патрубку C, а легкая жидкая фаза к патрубку D. Таким образом происходит разделение содержащихся в суспензии легкой и тяжелой жидких фаз, а также твердых примесей различной плотности. По мере накопления твердых примесей на стенке барабана эффективность разделения фаз постепенно снижается. Для восстановления производительности сепаратор необходимо остановить и выполнить очистку барабана с использованием специальных инструментов.
